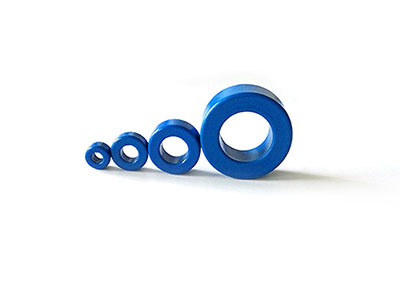

環氧涂層納米晶磁芯相對裝盒的磁芯來說，體積較小，需要較少的銅線，低銅損，減少成本，節能以及節省空間。適用于微型濾波器共模電感，ISDN網絡變壓器，網絡濾波器，EMC濾波器，IGBT/Mosfet驅動變壓器，高清攝像頭信號傳輸變壓器/濾波器。
性能特點
材質：鐵基納米晶
飽和磁感應強度: 1.25T
導磁率 @ 10KHz: > 50000
導磁率 @ 100KHz: >10500
居里溫度(℃): 560
疊片系數: 0.78
飽和磁致伸縮系數(*10^-6): <2
電阻率 (μΩ.cm): 115
帶材厚度: 25μm
磁芯型狀：環型磁芯
應用領域
> 尖峰抑制器 (e.g. Mosfet)
> IGBT 驅動變壓器
> 電流互感器
> 高頻變壓器
> ISDN 網絡變壓器
> EMI/EMC 濾波器共模電感
> HD高清攝像頭傳輸變壓器、濾波器
優點:
>體積小 – 減小器件體積
– 減少銅線的使用量
– 降低成本
> 尺寸可以方便定制 — 可以按照客戶設計尺寸定做，減少模具成本
> 高絕緣強度 – 適合1000V 耐壓要求
> 高導磁率 — 比普通的鐵氧體高出3-5倍
標準磁芯規格表
| Part?No. | Core?dimensions | Case?dimensions | Effictive cross section |
Mean path length |
AL Minimum Value |
||||
| od | id | h | OD | ID | H | AFe | lFe | 10kHz, 0.25V | |
| mm | mm | mm | mm | mm | mm | cm2 | cm | μH | |
| KMN040203E | 4 | 2.2 | 3.2 | 4.5 | 1.7 | 3.8 | 0.021 | 0.97 | 10.0 |
| KMN060303E | 6 | 3 | 3.2 | 7.0 | 2.0 | 4.2 | 0.037 | 1.41 | 16.6 |
| KMN060403E | 6 | 4 | 3.2 | 7.0 | 3.0 | 4.2 | 0.025 | 1.57 | 10.0 |
| KMN090503E | 9 | 5 | 3.2 | 10.0 | 4.0 | 4.2 | 0.05 | 2.2 | 15.0 |
| KMN120910E | 11.8 | 8.7 | 10 | 12.8 | 7.7 | 11 | 0.121 | 3.22 | 25.0 |
| KMN140905E | 14 | 9 | 4.5 | 15 | 8 | 5.5 | 0.088 | 3.61 | 16.0 |
| KMN211308E | 21.3 | 13.6 | 8 | 22.3 | 12.6 | 9 | 0.24 | 5.48 | 33.0 |
其它尺寸可以根椐客戶要求定制，協助客戶開發。
裝殼的納米晶磁芯:?http://hangzhougongying.com.cn/nanocrystalline-core.html
環氧涂層納米晶磁芯及微型磁珠
